简单精馏成套装备
发布日期：2019-06-26 来源：sjhg

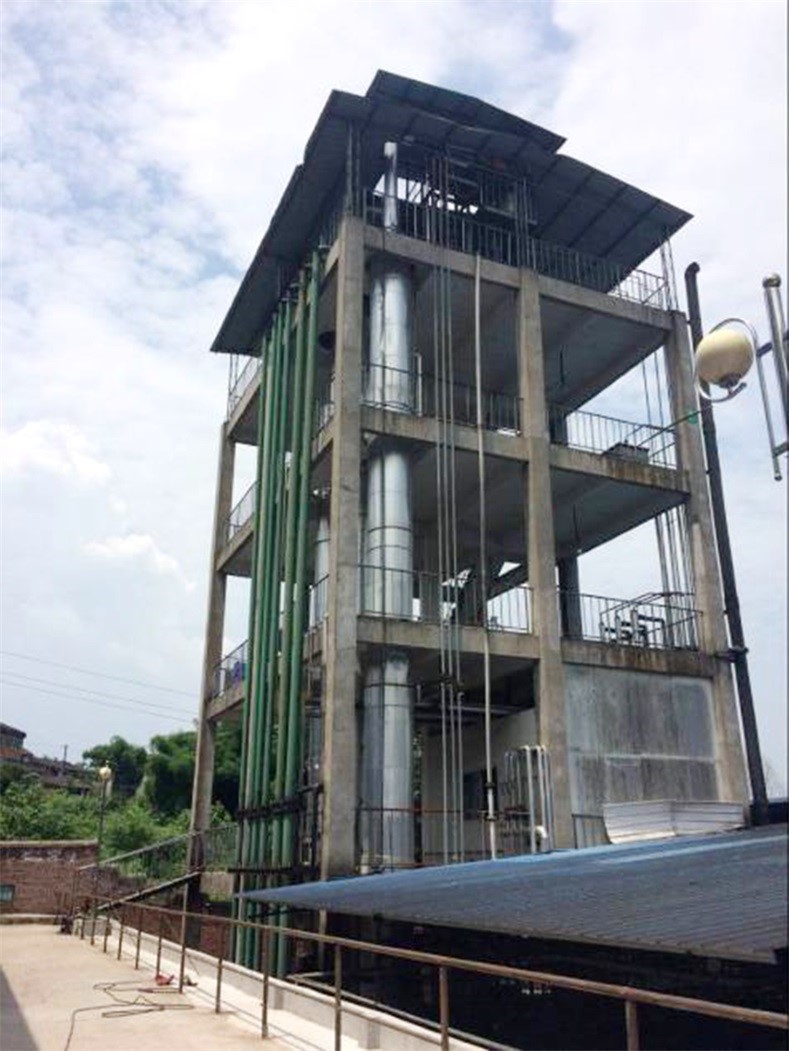

实物图

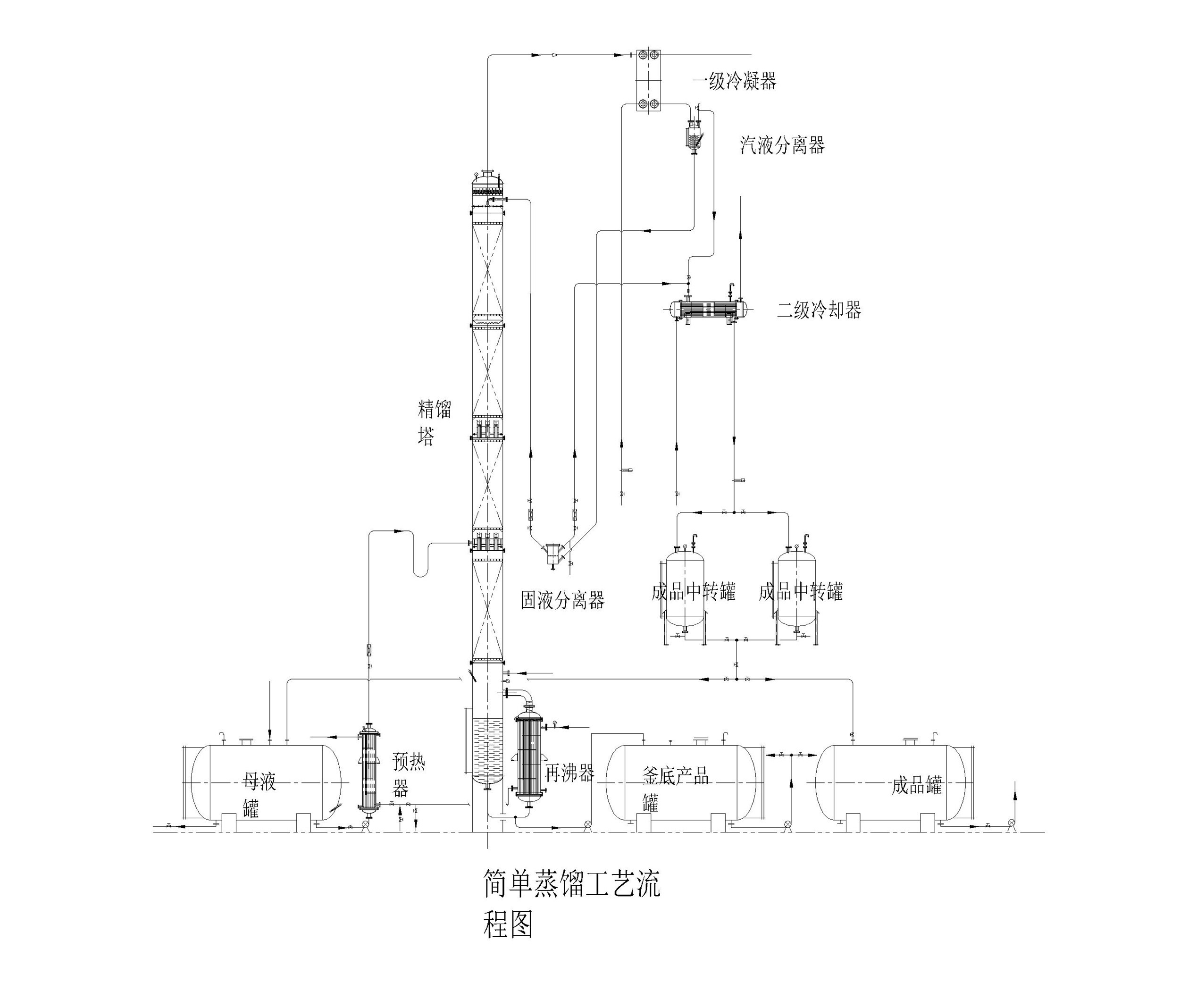

工艺流程图
工作原理
精馏塔的基本原理是将液体混合物部分汽化,利用其中各组份相对挥发度不同的特性，实现液液分离、汽液交换目的的单元操作。
蒸汽由塔底进入，与下降液进行逆流接触，两相接触中，下降液中的易挥发(低沸点)组分不断地向蒸汽中转移，蒸汽中的难挥发(高沸点)组分不断地向下降液中转移，蒸汽愈接近塔顶，其易挥发组分浓度愈高，而下降液愈接近塔底，其难挥发组分则愈富集，达到组分分离的目的。由塔顶上升的蒸汽进入冷凝器，冷凝的液体的一部分作为回流液返回塔顶进入精馏塔中，其余的部分则作为馏出液取出。塔底流出的液体，其中的一部分送入再沸器，热蒸发后，蒸汽返回塔中，另一部分液体作为釜残液取出。
应用范围
广泛应用于化工、医药领域溶剂精馏，如实现甲醇、乙醇、丙酮、乙酸乙酯、二氯甲烷等溶剂精馏回收。
技术参数及特点
精馏塔是由塔体、填料、喷淋装置、支撑栅板、再分配器、气液进出口管等组成。填料是使气液两相高度分散，扩大相间接触面积;喷淋装置是使液体均匀分散喷洒在填料层中;支撑栅板是支撑填料层，并使蒸气均匀通过填料层;再分配器的作用是使液体能够均交地润湿。所以为了创造气液接触的良好条件，在塔体中一定高度上设置再分配器，使液体集中进行再分配，以保证均匀喷洒。
精馏塔具有生产能力大，分离效率高，压降小，持液量小，操作弹性大等优点。
当填料层较高时，为防止壁流，需要进行分段，中间设置再分布装置。
填料的种类很多，可视工艺情况选择散装填料或规整填料。
不能直接用于有悬浮物或容易聚合的物料。我公司可以根据贵方提供的物料及特性，用我们的中试装置进行试验，为您量身定制专用、可行、低成本费用的成套设备。
